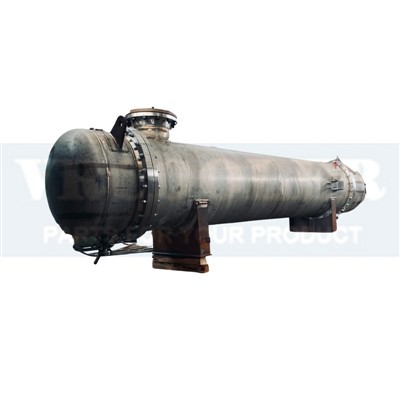

Condensatore a fascio tubiero
I condensatori a fascio tubiero hanno un guscio robusto contenente una serie di tubi ad alte prestazioni per un'eccellente efficienza di trasferimento del calore. Un sistema di deflettori ottimizza il flusso del mezzo di raffreddamento, garantendo una dissipazione del calore ottimale anche in ambienti difficili. Progettato pensando alla versatilità, può ospitare un'ampia gamma di fluidi di processo e mezzi di raffreddamento, rendendolo un'opzione versatile in tutti i settori.
introduzione al prodotto
Perché scegliere noi
Esperienze di progettazione professionale
Per il modello Standard, possiamo fornire refrigeratori in base al codice articolo; Per un design personalizzato, design diverso per esigenze diverse, possiamo fornire le migliori soluzioni per te.
Servizio post-vendita perfetto
Fornisce con tutto il cuore il servizio post-vendita per i clienti generali.
Squadra professionale
Siamo una squadra, siamo una famiglia, siamo in buona fede in cambio della vostra fiducia.
Divertiti a fornire servizi orientati al cliente
Fornisci al cliente il primo servizio, la tua soddisfazione è il nostro obiettivo di servizio.
Cos'è il condensatore a fascio tubiero
I condensatori a fascio tubiero hanno un guscio robusto contenente una serie di tubi ad alte prestazioni per un'eccellente efficienza di trasferimento del calore. Un sistema di deflettori ottimizza il flusso del mezzo di raffreddamento, garantendo una dissipazione del calore ottimale anche in ambienti difficili. Progettato pensando alla versatilità, può ospitare un'ampia gamma di fluidi di processo e mezzi di raffreddamento, rendendolo un'opzione versatile in tutti i settori.
Il condensatore a fascio tubiero è stato attentamente progettato per una lunga durata e la sua struttura durevole può sopportare variazioni di pressione e fluttuazioni di temperatura, riducendo al minimo la necessità di manutenzione. La pulizia e la sostituzione delle tubazioni sono semplici, garantendo prestazioni costanti e una lunga durata del prodotto.
Prodotti correlati
Evaporatore a fascio tubiero, noto anche come scambiatore di calore tubolare. È chiuso nel mantello della parete del fascio tubiero come superficie di scambio termico dello scambiatore di calore a parete. Questa struttura di scambiatore di calore è un funzionamento relativamente semplice e affidabile, disponibile nella produzione di una varietà di materiali strutturali (principalmente materiali metallici), può essere utilizzata a temperature e pressioni elevate ed è attualmente il tipo più utilizzato. Scambiatore di calore a fascio tubiero un'apparecchiatura importante per l'industria petrolchimica, elettrica e di altro tipo.
Scambiatore di calore a piastre e mantello
Lo scambiatore di calore a piastre e guscio è un gruppo di piastre composto da due parti, trave in piastre e guscio. Il gruppo di piastre viene saldato mediante saldatura ad arco di argon o saldatura al plasma.
Lo scambiatore di calore a piastre e guscio ha un'elevata efficienza di trasferimento del calore, una piccola differenza di temperatura all'estremità, resistenza alle alte temperature, resistenza all'alta pressione, buone prestazioni di tenuta, bassa caduta di pressione, ingombro ridotto, sicuro e affidabile, struttura compatta, entrambi gli scambiatori di calore a piastre e vantaggi dello scambiatore di calore a fascio tubiero, è un nuovo tipo di scambiatore di calore ad alta efficienza.
Condensatori a fascio tubiero - Tecnologia di scambio termico ad alta efficienza progettata per fornire prestazioni superiori in un'ampia gamma di applicazioni. I condensatori a fascio tubiero Vrcooler hanno un guscio robusto contenente una serie di tubi ad alte prestazioni per un'eccellente efficienza di trasferimento del calore.
Scambiatore di calore a fascio tubiero
Lo scambiatore di calore a fascio tubiero è il tipo di scambiatore di calore più ampiamente riconosciuto nelle raffinerie di petrolio e in altri grandi processi chimici ed è applicabile per
applicazioni a pressione più elevata.
Questo tipo di scambiatore di calore è costituito da un guscio (un grande recipiente a pressione) con al suo interno un fascio di tubi. Un fluido passa attraverso i tubi e l'altro fluido scorre sui tubi (attraverso il guscio) per trasferire il calore tra i due fluidi.
Il design semplice di uno scambiatore di calore a fascio tubiero lo rende la soluzione di raffreddamento perfetta per un'ampia varietà di applicazioni. L'applicazione principale degli scambiatori di calore a fascio tubiero in acciaio inossidabile è il raffreddamento del fluido idraulico e dell'olio nei motori, nelle trasmissioni e nelle centraline idrauliche. Scegliendo la giusta scelta dei materiali, possono essere utilizzati anche per raffreddare o riscaldare altri mezzi, ad esempio l'acqua della piscina o l'aria di alimentazione.
Il vantaggio principale dell'utilizzo di uno scambiatore di calore a fascio tubiero è che spesso la manutenzione è semplice.
Vantaggi del condensatore a fascio tubiero
Buon trasferimento di calore:Grazie all'utilizzo di un guscio in acciaio a pareti sottili, l'effetto di trasferimento del calore è buono, mentre l'uso dell'acqua come mezzo di raffreddamento può ridurre notevolmente la temperatura del condensatore. Questo tipo di scambiatore di calore è di piccole dimensioni e leggero, il che ne facilita l'installazione e lo smontaggio.
Installazione verticale, ingombro ridotto:Il condensatore a fascio tubiero può essere installato verticalmente, ha un ingombro ridotto e può essere installato all'aperto, non occupa spazio sul pavimento interno.
Forte resistenza alla corrosione:L'uso del guscio di produzione del materiale in acciaio inossidabile e nel processo di saldatura utilizzando lo stampaggio di saldatura ad arco di argon, quindi la resistenza alla corrosione è forte. La struttura semplice e compatta, le buone prestazioni di tenuta e altre caratteristiche lo rendono adatto anche alla produzione chimica in una varietà di occasioni di riscaldamento o raffreddamento di mezzi corrosivi.
L'acqua di raffreddamento scorre direttamente dall'alto verso il basso:È facile rimuovere ruggine e sporco e non è necessario interrompere il funzionamento dell'apparecchiatura durante la pulizia e la qualità dell'acqua di raffreddamento non richiede un livello elevato.
Posizionamento orizzontale, flusso d'acqua a più vie:L'elevata portata e la differenza di temperatura tra l'importazione e l'esportazione dell'acqua possono ridurre la quantità di acqua di raffreddamento. Temperatura dell'acqua di raffreddamento in 4-6 gradi, il coefficiente di trasferimento del calore è superiore a quello verticale. Struttura compatta, ingombro ridotto.
Struttura semplice, facile da produrre:Condensatore a fascio tubiero con elevata conduttività termica, struttura semplice, facile da produrre. Il coefficiente di trasferimento del calore può raggiungere 800 kcal/(m²-h-gradi) quando la portata dell'acqua è 1~2 m/s.
Considerazioni operative sul condensatore a fascio tubiero
Disposizioni dei flussi
Nel guscio e nel tubo di un condensatore esistono due tipi principali di disposizioni del flusso: flusso parallelo e flusso controcorrente. Il flusso parallelo si verifica quando il refrigerante e l'acqua di raffreddamento scorrono entrambi nella stessa direzione, mentre il controflusso avviene quando scorrono in direzioni opposte.
Il flusso parallelo viene generalmente utilizzato in situazioni in cui l'acqua di raffreddamento è significativamente più fredda del refrigerante, poiché consente un trasferimento di calore più efficiente. Tuttavia, può comportare una caduta di pressione maggiore e potrebbe non essere adatto a tutte le applicazioni.
Il controflusso, d'altro canto, è più adatto per situazioni in cui l'acqua di raffreddamento è solo leggermente più fredda del refrigerante. Il risultato è una caduta di pressione inferiore, ma potrebbe non essere altrettanto efficiente nel trasferire il calore.
Calo di pressione
La caduta di pressione è una considerazione importante nel funzionamento del guscio e del tubo di un condensatore. Si riferisce alla diminuzione della pressione che si verifica quando il refrigerante e l'acqua di raffreddamento fluiscono attraverso il sistema.
Un'elevata caduta di pressione può comportare una diminuzione dell'efficienza e un aumento del consumo di energia. Può anche causare danni al sistema nel tempo. Pertanto, è importante garantire che la caduta di pressione sia mantenuta entro limiti accettabili.
Esistono diversi fattori che possono contribuire alla caduta di pressione, tra cui la portata del refrigerante e dell'acqua di raffreddamento, il diametro e la lunghezza dei tubi. Considerando attentamente questi fattori e progettando il sistema di conseguenza, è possibile ridurre al minimo la caduta di pressione e garantire prestazioni ottimali.
Condensatore a fascio tubiero sui principi del trasferimento di calore
Scambio termico di condensazione
In un condensatore a fascio tubiero, il vapore condensa sulla superficie esterna dei tubi, cedendo calore all'acqua di raffreddamento che scorre all'interno dei tubi. Il trasferimento di calore durante la condensazione è un processo complesso che comporta il trasferimento di calore latente e calore sensibile. Il trasferimento di calore latente avviene quando il vapore cambia fase in liquido, mentre il trasferimento di calore sensibile avviene a causa della differenza di temperatura tra il vapore e l'acqua di raffreddamento.
La velocità di trasferimento del calore di condensazione dipende da diversi fattori, tra cui le proprietà fisiche del vapore e dell'acqua di raffreddamento, la geometria del condensatore e le portate del vapore e dell'acqua di raffreddamento. Anche il coefficiente di scambio termico, che è una misura dell’efficienza del processo di trasferimento del calore, è influenzato da questi fattori.
Coefficiente complessivo di scambio termico
Il coefficiente di trasferimento del calore complessivo (U) è una misura dell'efficienza complessiva del processo di trasferimento del calore in un condensatore a fascio tubiero. Tiene conto delle resistenze al trasferimento di calore sia sul lato vapore che su quello dell'acqua di raffreddamento del condensatore. Il coefficiente di scambio termico complessivo viene calcolato utilizzando la seguente equazione:
U = 1 / ((1 / h_i) + (t_i / k) + (t_o / k) + (1 / h_o))
Dove h_i e h_o sono i coefficienti di trasferimento del calore rispettivamente sui lati del vapore e dell'acqua di raffreddamento, t_i e t_o sono gli spessori di le pareti del tubo e del mantello e k è la conduttività termica del materiale del tubo.
In generale, un coefficiente di trasferimento termico complessivo più elevato indica un processo di trasferimento termico più efficiente, che si traduce in dimensioni più piccole del condensatore e consumo energetico inferiore. Pertanto, è importante ottimizzare la progettazione del condensatore per ottenere il coefficiente di trasferimento termico complessivo più elevato possibile.
Condensatore a fascio tubiero di manutenzione e pulizia
Incrostazioni e ridimensionamenti
Incrostazioni e incrostazioni sono problemi comuni che possono verificarsi nei sistemi a fascio tubiero del condensatore, che possono portare a una riduzione dell'efficienza, a un aumento dei costi energetici e a potenziali danni alle apparecchiature. Le incrostazioni si riferiscono all'accumulo di sporco, detriti e altre sostanze sulla superficie dei tubi, mentre le incrostazioni sono l'accumulo di depositi minerali sulle pareti dei tubi.
Per prevenire incrostazioni e incrostazioni, sono essenziali una manutenzione e una pulizia regolari. Ciò potrebbe comportare l'ispezione del sistema per rilevare eventuali segni di incrostazione o incrostazione e l'implementazione di un programma di pulizia basato sulla gravità dell'accumulo. In alcuni casi potrebbero essere necessari trattamenti chimici per rimuovere i depositi ostinati.
Tecniche di pulizia
Esistono diverse tecniche di pulizia che possono essere utilizzate per rimuovere incrostazioni e incrostazioni dal guscio e dai sistemi a tubi del condensatore. Questi includono la pulizia meccanica, la pulizia chimica e la pulizia con acqua ad alta pressione.
La pulizia meccanica prevede l'uso di spazzole, raschietti o altri strumenti per rimuovere fisicamente incrostazioni e incrostazioni dalla superficie del tubo. La pulizia chimica utilizza una soluzione chimica specifica per sciogliere l'accumulo, mentre la pulizia con acqua ad alta pressione prevede l'uso di getti d'acqua ad alta pressione per eliminare i depositi.
È importante notare che la tecnica di pulizia utilizzata dipenderà dal tipo e dalla gravità delle incrostazioni o delle incrostazioni. Si consiglia di consultare un tecnico professionista o un produttore per avere indicazioni sul metodo di pulizia più appropriato per un sistema specifico.
La manutenzione e la pulizia regolari dei sistemi a fascio tubiero del condensatore possono aiutare a prevenire incrostazioni e incrostazioni, garantendo prestazioni ottimali ed efficienza energetica.
Metodi di prova
La valutazione delle prestazioni del guscio e del tubo del condensatore è fondamentale per garantire il funzionamento efficiente del sistema. I metodi di prova utilizzati per valutare le prestazioni del guscio e del tubo del condensatore includono:
• Misura del coefficiente di scambio termico
• Misurazione della caduta di pressione
• Misurazione del fattore di incrostazione
La misurazione del coefficiente di trasferimento del calore comporta la determinazione della velocità di trasferimento del calore dal fluido caldo al fluido freddo. La misurazione della caduta di pressione implica la determinazione della caduta di pressione attraverso il condensatore. La misurazione del fattore di incrostazione implica la determinazione della resistenza allo sporco del condensatore.
Metriche delle prestazioni
Le prestazioni dell'involucro e del tubo del condensatore possono essere valutate utilizzando vari parametri prestazionali, tra cui:
• Coefficiente complessivo di scambio termico (U).
• Velocità di trasferimento del calore (Q).
• Efficacia (ε).
• Coefficiente di prestazione (COP).
Il coefficiente di trasferimento di calore complessivo (U) è una misura della velocità di trasferimento di calore complessivo tra i fluidi caldi e freddi. La velocità di trasferimento del calore (Q) è una misura della quantità di calore trasferito tra i fluidi caldi e freddi. L'efficacia (ε) è una misura del rapporto tra la velocità di trasferimento del calore effettiva e la velocità di trasferimento del calore massima possibile. Il coefficiente di prestazione (COP) è una misura dell'efficienza del sistema.
Progettazione e costruzione di condensatori a fascio tubiero
Componenti principali
I condensatori a fascio tubiero sono ampiamente utilizzati nelle applicazioni industriali per condensare il vapore in un liquido. I componenti principali di un condensatore a fascio tubiero includono un guscio, tubi, piastre tubiere, deflettori e una piastra di supporto del fascio. Il guscio è un recipiente cilindrico che contiene i tubi e funge da alloggiamento per il condensatore. I tubi sono generalmente realizzati in rame, ottone o acciaio inossidabile e sono disposti in un fascio all'interno del guscio. Le piastre tubiere sono posizionate a ciascuna estremità del guscio e servono a supportare e sigillare i tubi. I deflettori vengono utilizzati per dirigere il flusso del fluido e aumentare l'efficienza del trasferimento di calore. La piastra di supporto del fascio tubiero è posizionata nella parte inferiore del mantello e sostiene il peso del fascio tubiero.
Materiali di costruzione
I materiali di costruzione dei condensatori a fascio tubiero dipendono dall'applicazione e dai fluidi trattati. Il guscio e le piastre tubiere sono generalmente realizzati in acciaio al carbonio, acciaio inossidabile o una combinazione di entrambi. I tubi sono generalmente realizzati in rame, ottone o acciaio inossidabile. La scelta dei materiali dipende da fattori quali la corrosività dei fluidi, la temperatura e la pressione di esercizio e il costo dei materiali.
Tipi di condensatori a fascio tubiero
I condensatori a fascio tubiero possono essere progettati con un orientamento orizzontale o verticale. La scelta dell'orientamento dipende dallo spazio disponibile, dal tipo di fluido utilizzato e dalla portata. I condensatori orizzontali vengono generalmente utilizzati per portate medio-basse, mentre i condensatori verticali vengono utilizzati per portate elevate. I condensatori verticali sono preferibili anche quando lo spazio è limitato.
Piastra tubiera fissa
In un condensatore a piastra tubiera fissa, i tubi sono fissati alla piastra tubiera, che viene poi saldata al mantello. Questo tipo di condensatore è semplice ed economico, ma ha una flessibilità limitata. La piastra tubiera può espandersi o contrarsi solo entro determinati limiti, il che può causare stress termici e ridurre la durata del condensatore.
Design con tubo a U
In un condensatore con tubi a U, i tubi sono piegati a forma di U e fissati alla piastra tubiera. Questo design consente l'espansione e la contrazione termica, riducendo lo stress sulla piastra tubiera e aumentando la durata del condensatore. I condensatori con tubo a U sono comunemente utilizzati in applicazioni in cui i cicli termici sono frequenti.
Tipo a testa flottante
In un condensatore a testa flottante, la piastra tubiera non è fissata al mantello e il fascio tubiero può muoversi liberamente all'interno del mantello. Questo design consente una facile manutenzione e pulizia, ma è più costoso dei condensatori a piastra tubiera fissa. I condensatori a testa flottante sono comunemente utilizzati in applicazioni in cui è richiesta una pulizia frequente.
Progettazione termica e idraulica di condensatori a fascio tubiero
Il rendimento termico di un condensatore a fascio tubiero viene calcolato in base alla portata massica del fluido di processo e alla differenza di temperatura tra l'ingresso e l'uscita del fluido. Viene preso in considerazione anche il coefficiente di scambio termico, che dipende dalle proprietà fisiche dei fluidi. Il carico termico può essere calcolato utilizzando la seguente equazione:
Q=m * Cp * ΔT
Dove Q è il carico termico, m è la portata massica del fluido di processo, Cp è la capacità termica specifica del fluido e ΔT è la differenza di temperatura tra l'ingresso e l'uscita del fluido.
La caduta di pressione attraverso un condensatore a fascio tubiero è un fattore importante da considerare nel processo di progettazione. La caduta di pressione è causata dalla resistenza per attrito del fluido mentre scorre attraverso i tubi e il mantello. La caduta di pressione può essere calcolata utilizzando la seguente equazione:
ΔP = f * (L/D) * (ρ/2) * (V^2)
Dove ΔP è la caduta di pressione, f è il fattore di attrito, L è la lunghezza del tubo, D è il diametro del tubo, ρ è la densità del fluido e V è la velocità del fluido.
La portata dell'acqua di raffreddamento è un parametro importante nella progettazione di un condensatore a fascio tubiero. La portata dell'acqua di raffreddamento dipende dal carico termico del fluido di processo e dalla differenza di temperatura tra l'ingresso e l'uscita dell'acqua di raffreddamento. La portata dell'acqua di raffreddamento può essere calcolata utilizzando la seguente equazione:
m=Q / (Cp * ΔT)
Dove m è la portata massica dell'acqua di raffreddamento, Cp è la capacità termica specifica dell'acqua di raffreddamento e ΔT è la differenza di temperatura tra l'ingresso e l'uscita dell'acqua di raffreddamento.
Per garantire un adeguato raffreddamento del fluido di processo, la portata dell'acqua di raffreddamento dovrebbe essere sufficiente a rimuovere il calore generato dal fluido di processo.
La nostra fabbrica
La nostra fabbrica dispone di attrezzature di produzione complete, tecnologia di produzione avanzata, metodi di test perfetti e qualità garantita.
Abbiamo superato la certificazione internazionale del sistema di qualità IS09001.
Nella progettazione, sviluppo e produzione di refrigeratori per compressori d'aria/radiatori per motori/radiatori per generatori, insistiamo sulla qualità come punto centrale e sulla soddisfazione del cliente come concetto.
La nostra fabbrica dispone di ingegneri professionisti in grado di progettare e produrre vari prodotti e varie apparecchiature non standard per i clienti.
